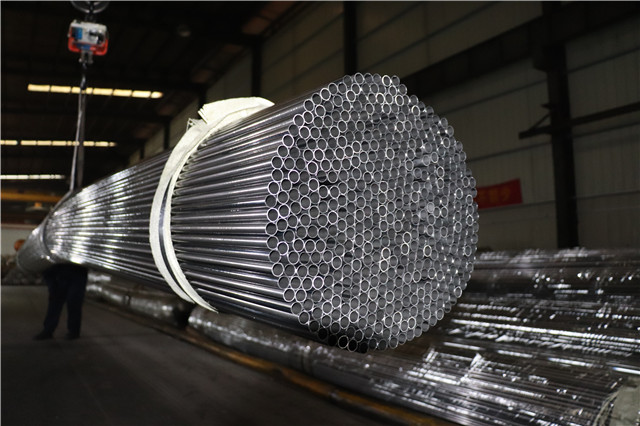

小口徑精密焊管(通常指外徑≤50mm、壁厚0.5-3mm的焊管)的生產(chǎn)設(shè)備與工藝需兼顧高精度、高效率和表面質(zhì)量，廣泛應(yīng)用于醫(yī)療器械、汽車(chē)零部件、精密儀器等領(lǐng)域。以下是其核心設(shè)備與工藝要點(diǎn)：

　　一、生產(chǎn)設(shè)備

　　開(kāi)卷與矯平機(jī)組

　　采用高精度矯平機(jī)消除卷板內(nèi)應(yīng)力，確保帶鋼平整度，為后續(xù)成型提供均勻材料。

　　成型機(jī)組

　　多輥連續(xù)成型機(jī)：通過(guò)10-20組軋輥逐步將帶鋼彎曲成管狀，成型過(guò)程需控制回彈，保證圓度(公差±0.05mm)。

　　高頻感應(yīng)焊機(jī)：利用高頻電流(100-400kHz)瞬間加熱管坯邊緣至熔融狀態(tài)，在擠壓輥壓力下實(shí)現(xiàn)無(wú)填料焊接，焊縫強(qiáng)度可達(dá)母材95%以上。

　　在線熱處理設(shè)備

　　部分材質(zhì)需焊縫退火(如不銹鋼)，通過(guò)中頻感應(yīng)加熱或保護(hù)氣體爐消除焊接應(yīng)力，提高耐腐蝕性。

　　定徑與矯直機(jī)組

　　三輥或五輥微張力定徑機(jī)：精確控制外徑公差(±0.02mm)，改善橢圓度。

　　多段式矯直機(jī)：消除管材彎曲，直線度可達(dá)0.1mm/m。

　　無(wú)損檢測(cè)與表面處理

　　渦流或激光探傷儀：實(shí)時(shí)檢測(cè)焊縫氣孔、裂紋等缺陷。

　　電解拋光或鈍化設(shè)備：提升不銹鋼管表面光潔度(Ra≤0.4μm)。

　　二、關(guān)鍵工藝

　　材料選擇

　　常用304/316不銹鋼、低碳鋼或鈦合金，要求冷軋帶鋼厚度均勻(公差±0.01mm)，邊緣無(wú)毛刺。

　　成型焊接工藝

　　成型角度優(yōu)化：采用漸進(jìn)式彎曲，避免邊緣拉伸過(guò)度導(dǎo)致焊縫偏薄。

　　焊接參數(shù)控制：電流、頻率、擠壓量需匹配材質(zhì)，如不銹鋼管焊接速度通常為10-30m/min。

　　后處理技術(shù)

　　內(nèi)壁氮?dú)獗Ｗo(hù)：防止高溫氧化，減少焊渣殘留。

　　冷軋或拉拔：部分場(chǎng)景需二次加工以提升尺寸精度(如外徑±0.005mm)。

　　三、技術(shù)優(yōu)勢(shì)

　　高尺寸一致性：適用于精密裝配，如液壓閥芯管。

　　焊縫無(wú)痕化：通過(guò)軋制拋光可實(shí)現(xiàn)“隱形焊縫”。

　　自動(dòng)化程度高：整線PLC控制，良品率≥99.5%。

　　該工藝的難點(diǎn)在于焊接熱影響區(qū)控制與微米級(jí)尺寸穩(wěn)定性，需結(jié)合材料學(xué)與精密機(jī)械技術(shù)持續(xù)優(yōu)化。
