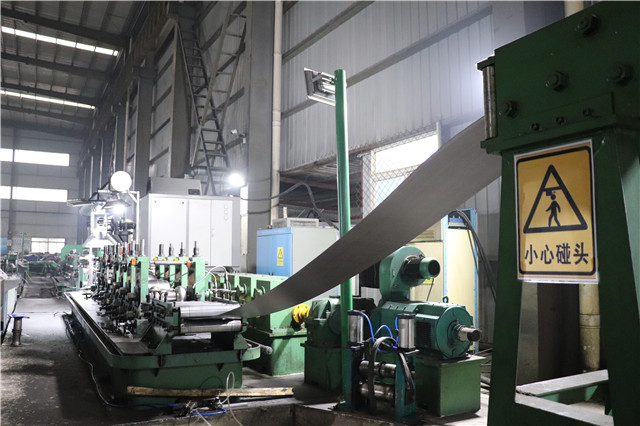

高頻焊管的質(zhì)量控制是一個系統(tǒng)工程，需要從原材料、設(shè)備、工藝等多方面進(jìn)行嚴(yán)格把控。原材料的選擇是基礎(chǔ)，鋼帶的化學(xué)成分要符合標(biāo)準(zhǔn)，特別是碳當(dāng)量要控制在0.40%以下，以確保良好的焊接性能。鋼帶邊緣的處理尤為關(guān)鍵，需通過銑邊工藝保證切口平整，避免出現(xiàn)毛刺或氧化層。

　　焊接過程中的參數(shù)控制直接影響焊縫質(zhì)量。焊接電流、頻率和擠壓力三者要準(zhǔn)確匹配，任何參數(shù)的偏差都會導(dǎo)致未焊透或過燒等缺陷�，F(xiàn)代高頻焊機普遍配備PLC控制系統(tǒng)，能夠?qū)崟r調(diào)整焊接參數(shù)，確保工藝穩(wěn)定性。焊接速度的設(shè)定需要綜合考慮管徑和壁厚，通常控制在20-40米/分鐘范圍內(nèi)。

　　焊后處理環(huán)節(jié)同樣不可忽視。在線渦流探傷設(shè)備應(yīng)該設(shè)置在距離焊點不超過5米的位置，以便及時發(fā)現(xiàn)缺陷。熱處理工藝要根據(jù)材料特性選擇適當(dāng)?shù)臏囟惹�線，一般中碳鋼需要控制在600-650℃進(jìn)行回火處理。質(zhì)量檢驗應(yīng)包括水壓試驗、超聲波探傷和力學(xué)性能測試，確保產(chǎn)品滿足使用要求。
